Cara Crimping Kabel Lan RJ45

Cara Crimping Kabel Lan RJ45-Untuk agan-agan yang sudah mahir tentang jaringan komputer pastinya sudah tidak asing lagi dengan yang namanya kabel LAN tapi untuk pemula tidak lah mudah. Disini saya akan sedikit sharing tentang cara crimping kabel lan RJ45 yang benar . berikut bahan-bahan yang di perlukan untuk crimping kabel LAN.

Kebutuhan untuk crimping kabel LAN RJ45

1. PIN RJ45
2. Kable Tester untuk mengetes benar tidaknya hasil crimping kabel LAN kita
3. Kabel UTP Rekomendasi dari saya silahkan gunakan kabel UTP Type Belden USA
4. Tang Crimping untuk mengupas Kabel dan merekatkan Kabel UTP dengan PIN RJ 45 anda

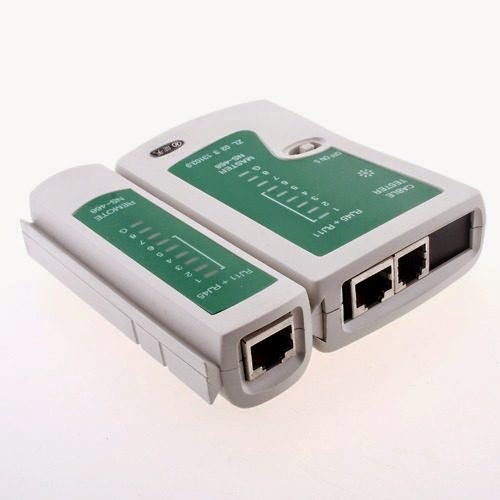

Kable tester

Pengertian Cross dan Straight

Kabel straight ini merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung yang lainnya. Kabel straight ini berfungsi sebagai penghubung antara 2 device yang berbeda.

Contoh dari penggunaan Kabel  straight :

• Menghubungkan switch ke router.
• Menghubungkan HUB ke router.
• Menghubungkan computer dengan LAN pada modem cable/DSL anda.
• Menghubungkan router dengan LAN pada modem cable/DSL anda,
• Menghubungkan antara computer dengan switch HUB anda.

Pada Kabel cross over kabel ini merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan ujung dua kabel tersebut . dan fungsi dari kabel cross ini digunakan untuk menghubungkan 2 device yang sama adapun beberapa contoh dari Kabel Cross ini sebagai berikut

• Menghubungkan 2 buah SWITCH
• Menghubungkan 2 buah HUB
• Menghubungkan 2 buah komputer secara langsung
• Menghubungkan komputer dengan ROUTER
• Menghubungkan switch dengan HUB

Warna -warna kabel Straight
Ujung Kabel UTP 1
1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat


Ujung Kabel UTP 2
1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat


Warna -warna kabel Cross Over
Ujung kabel UTP 1
1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat




Ujung kabel UTP 2
1. Putih Hijau
2. Hijau
3. Putih Orange
4. Biru
5. Putih Biru
6. Orange
7. Putih Coklat
8. Coklat
